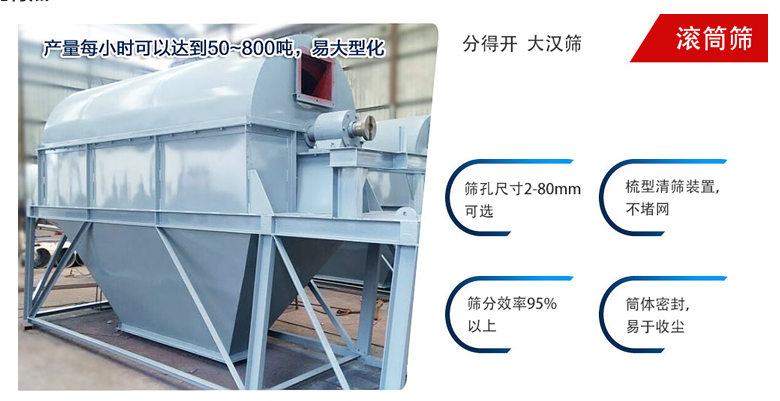

產品概述：
滾筒篩也稱為圓筒篩、轉筒篩、滾筒篩分機、篩分設備等，康振滾筒篩是根據物料的顆粒大小進行分級處理的一種設備，常用在中、細粒物料的分級篩分，以提高物料的質量。根據不同分級要求，滾筒篩分機級數一般從細到粗為多節，筒體呈傾斜放置，筒體被防塵密封罩罩住，生產過程中幾乎無粉塵和噪音污染。廣泛用于礦山、建材、公路、能源、化工、耐火材料、砂場石料等行業的產品分級以及煤，焦炭，白灰，砂金礦等粘濕物料的篩選，使產品結構更勻整，以滿足生產需要。由于滾筒篩的使用范圍比較廣泛，所需篩分的物料材質不同，其內部構造和設計原理也得根據不同的應用改變，康振機械設備有限公在設計滾筒篩方面有著20多年的實踐經驗，對不同的客戶需求都可以根據需要讓客戶少走彎路、是產品達到滿意的效果。
滾筒篩分機特點：
1、結構新穎，不用基礎，移動方便。
2、篩分效率高，運行平穩，噪聲較低。
3、中心篩網 采用環狀扁鋼圈設計，耐磨性好，使用壽命長，結構簡單，維修方便。
4、對物料的適應能力強，范圍廣，易于大型化、能大批量生產。
5、內置有梳型清篩機構，在篩分細粉或黏性物料的過程中可自行清理，篩孔不易被堵塞。
6、工藝布置簡便，安裝、維護方便，操 作方便等特點。同時對物料的適應能力強，粘性、濕度大、臟、雜等各種性質的物料都能篩分。
7、進料方式多樣化、占用空間小，投資成本降低、運轉平穩可靠、篩分效率高、產量大。
滾筒篩分機范圍：
1、石料場中用于大小石子分級.以及分離出泥土和石粉。
2、沙石場中用與沙石分離。
3、煤炭行業用于塊煤與煤粉分離以及洗煤(洗煤機械的組成部分)。
4、化工行業,選礦行業用于大小塊狀物分級及分離粉狀物質。
5、鋁灰鋁渣處理也是必不可少。
重型滾筒篩特點
1，進料方式簡單多樣 我公司研制的重型滾筒篩進料口可根據現場實際設計，無論是皮帶、漏斗或其它進料方式，不用采取特殊措施，都可以順暢進料。
2，篩分效率高：設備可設有梳型清篩機構，在篩分過程中，不管進入篩分筒的物料多臟、多雜都可以篩分，從而提高了設備的篩分效率。
3，篩分量大、易于大型化在相同尺寸下，圓面積比其它型狀的面積都大，因此其篩分有效面積就大，使物料能充分接觸篩網，因而單位時間內篩分量就大。又因其結構簡單，布置方便，技術新穎而成熟等特點，極易大型化。
4，自身能耗小我公司研制的重型滾筒篩電機功率小，是其它篩型的二分之一到三分之一，處理相同量物料而運行時間僅為其它篩型的二分之一，因此能耗低。
5，工作環境好整個篩分筒可以用密封隔離罩所密封，徹底清除了篩分循環過程中的粉塵飛揚，塊狀分濺等現象，避免了對工作環境的污染。
6，設備噪音低
重型滾筒篩在運行中，由于回轉速度小，并且有密封隔離罩與外界隔離，使噪聲無法傳遞到外部，從而降低了設備噪音。
7，使用壽命長，維修量小重型滾筒篩是由若干個圓環狀網組成，其總篩分面積遠遠大于其它篩型的篩分面積，再加上篩分效率高，設備運行時間短，故而使用壽命較長 ，易損件少、維護量小。
8，檢修方便 設備密封隔離上罩可以拆開，拆開后不影響機器正常運行，并且使得檢修非常方便。
重型滾筒篩適宜各種性質的物料，以及煤，焦炭，生熟石灰等潮濕堵塞物料，該產品能夠根據用戶的需求進行定制合適的篩分設備。
滾筒篩有梳型清篩裝置，在篩分過程可通過梳型清篩機構與篩分筒的相對運動，達到對篩體不間斷清理的效果，使篩分筒在整個工作過程中始終保持清潔、不粘、不堵、不影響篩分效果，60-200目篩網，動力0.75-3KW，產量：500-1500KG／小時。

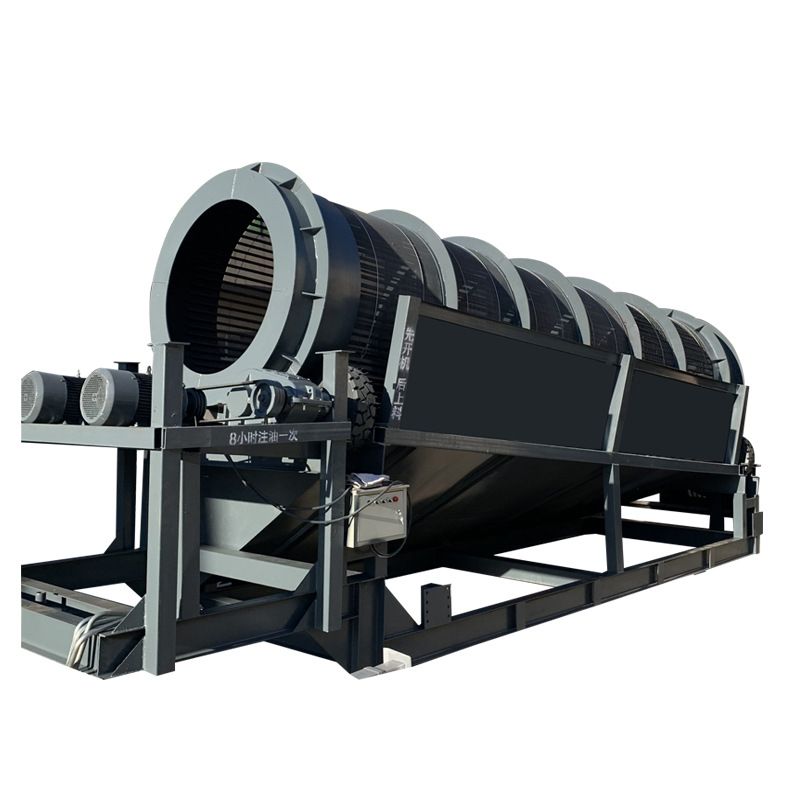

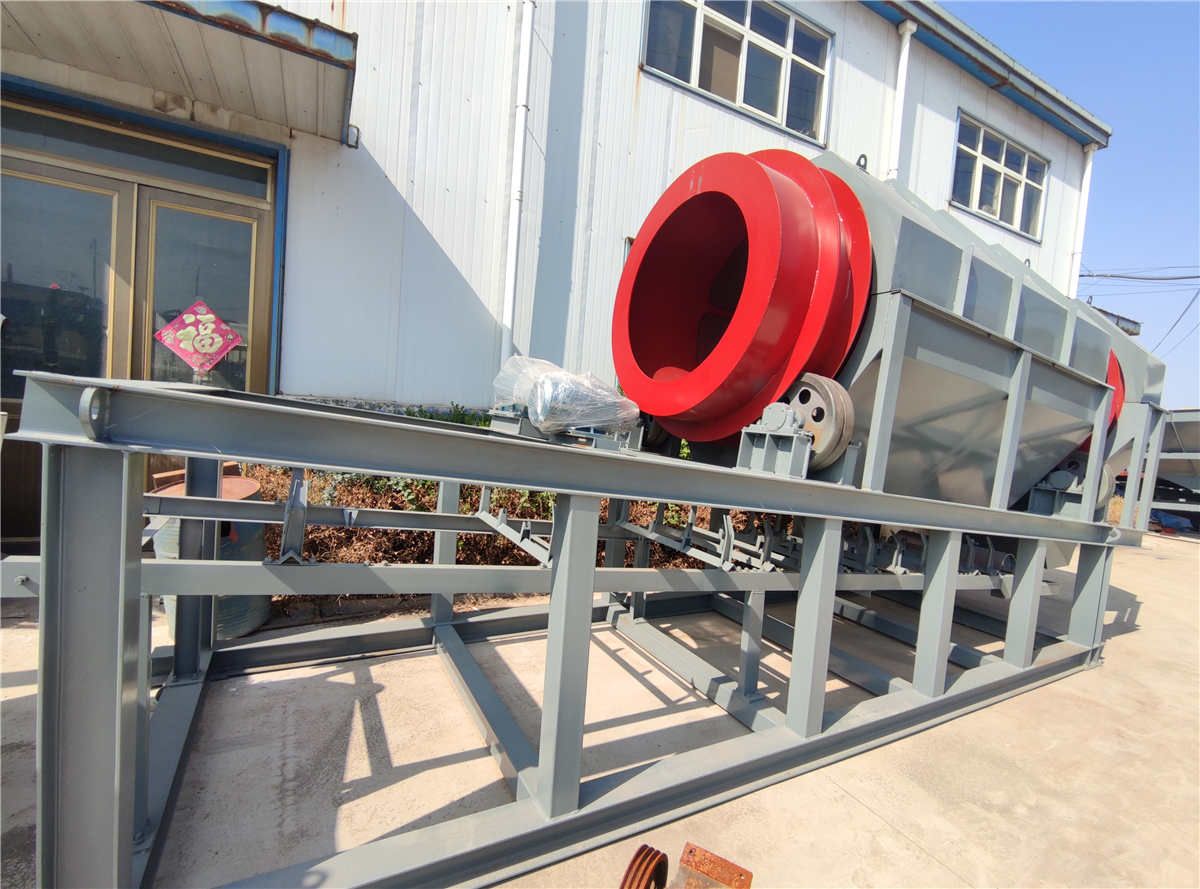

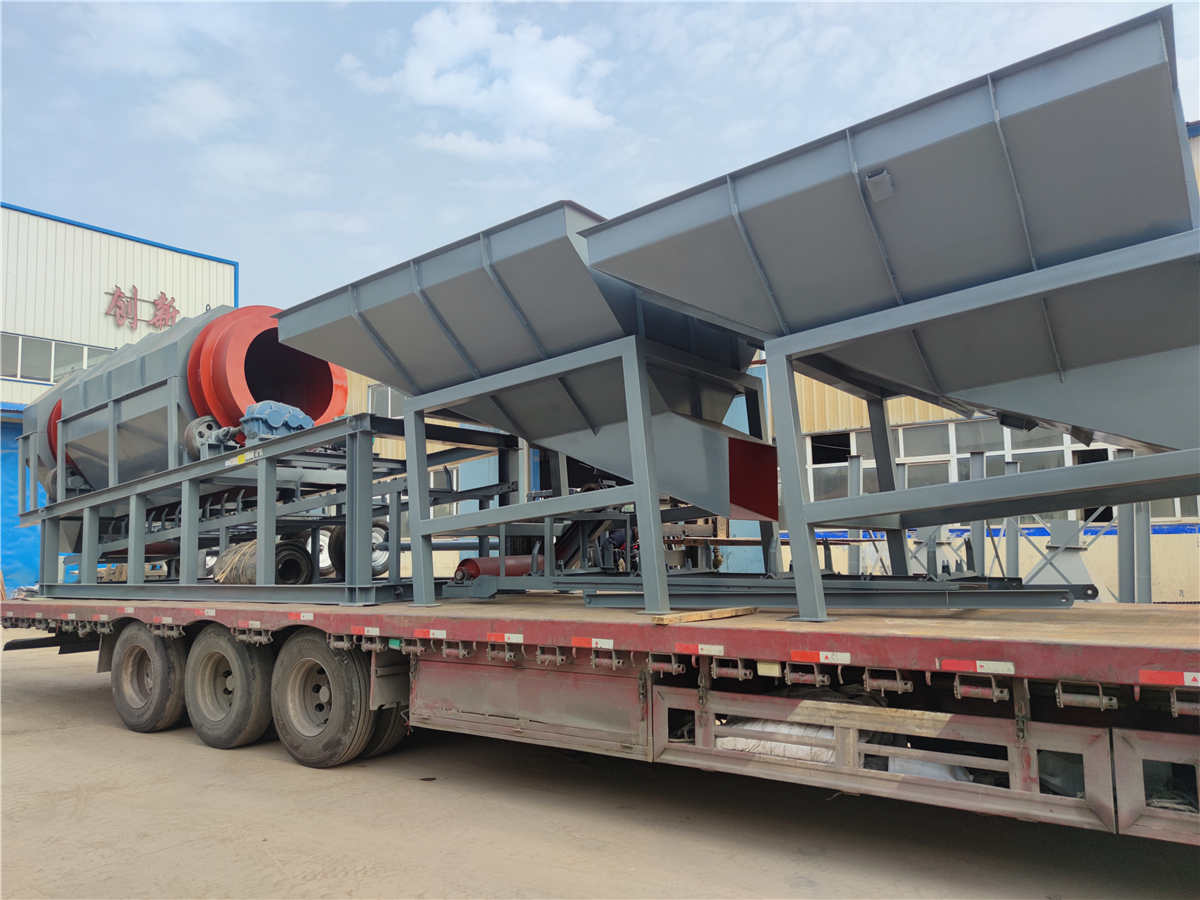

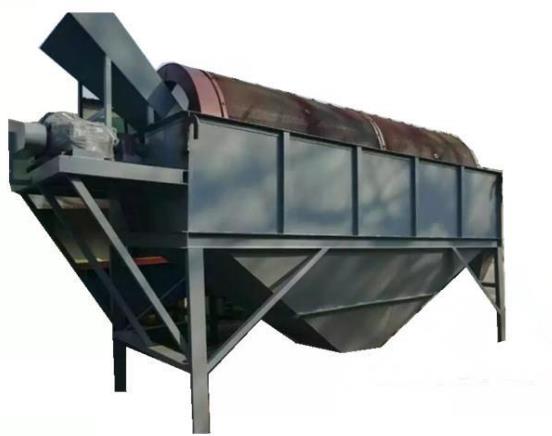

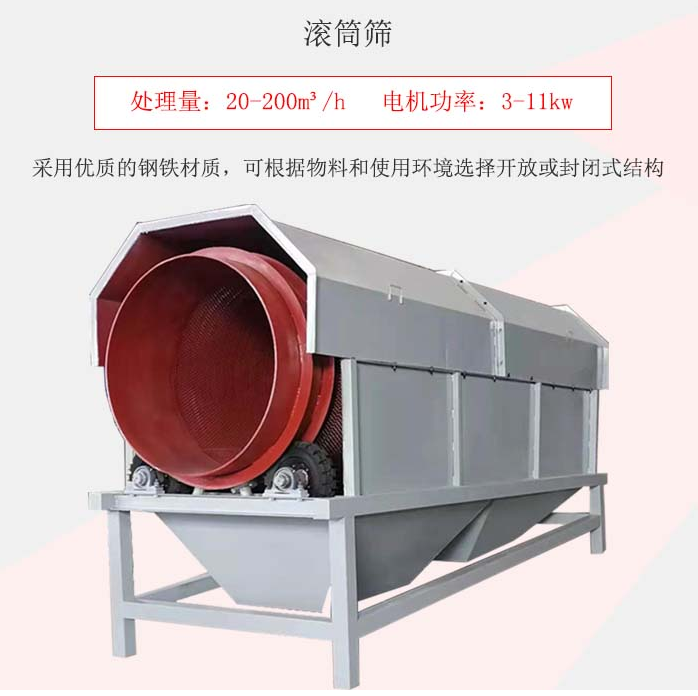

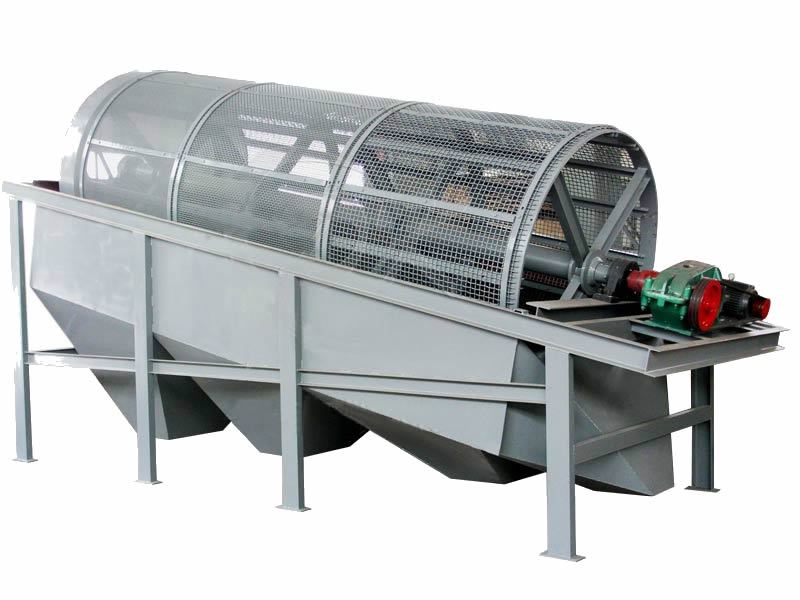

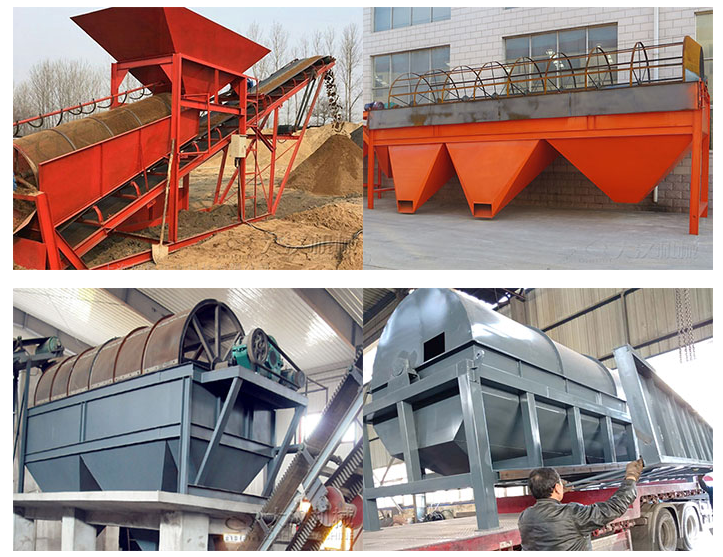

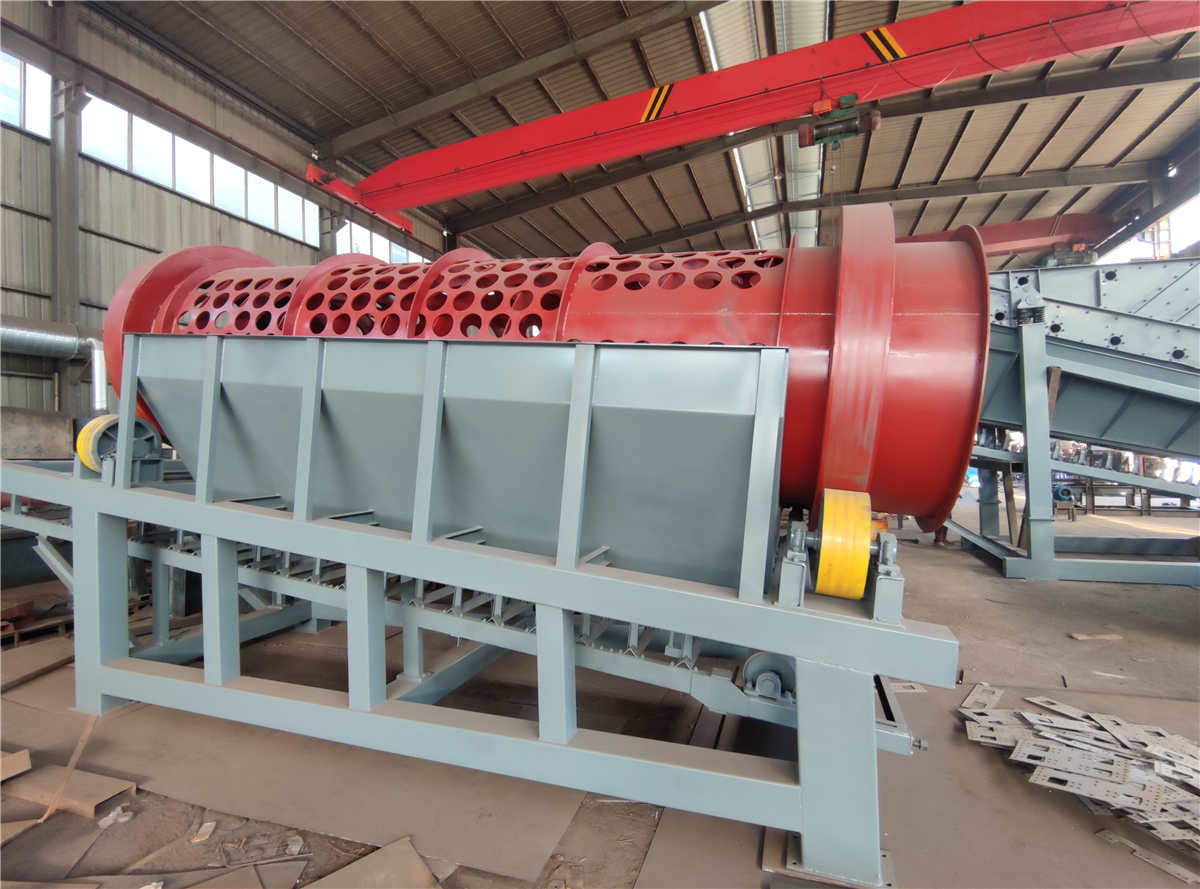

滾筒篩圖片

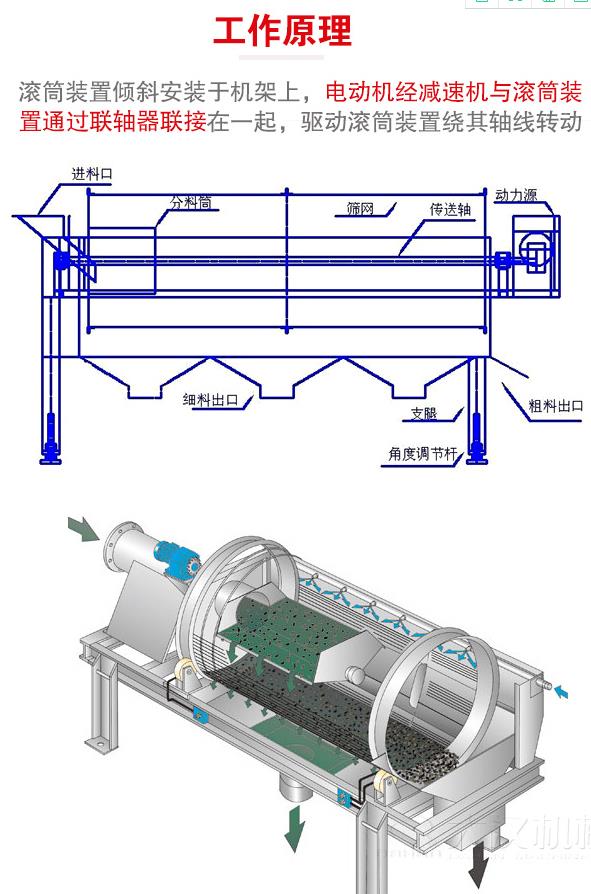

滾筒篩原理
當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料（篩下產品）經滾筒后端底部的出料口排出，不合格的物料（篩上產品）經滾筒尾部的排料口排出。由于物料在滾筒內的翻轉、滾動，使卡在篩孔中的物料可被彈出，防止篩孔堵塞。

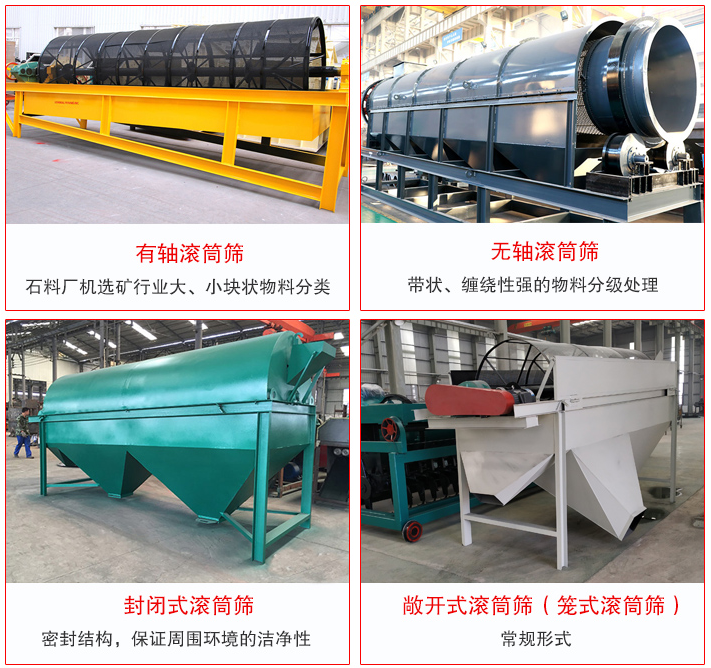

滾筒篩分類
1、根據有無中心軸結構進行分類
有軸的滾筒篩可以篩分顆粒狀，粉體，板結塊狀的物料，而無軸滾筒篩采用無軸設計，可以對易纏繞、體積較大、有大的沖擊量的物料的篩分與篩選，產量與有軸相比會提高20%。
2、根據外形結構進行分類
以分為封閉式與敞開式（籠式滾筒篩），封閉式的滾筒篩可以保護周圍環境的干凈，同時也可以保護篩分的物料不受外界環境的影響，符合環保行業的要求。
滾筒篩技術參數
| 型 號 | 出力 (t/h) | 功率 (kw) | 篩筒直徑 (mm) | 篩筒長度 (mm) | 入料粒度 (mm) | 篩下粒度 ((mm) | 外型尺寸 (長×寬×高mm) |
| GTS1015 | 50 | 3.0 | 1000 | 1500 | ≤300 | 0～100 | 2600×1400×1700 |
| GTS1020 | 100 | 4.0 | 1000 | 2000 | 3390×1400×2140 | ||
| GTS1225 | 160 | 5.5 | 1200 | 2500 | 4146×1600×2680 | ||
| GTS1530 | 250 | 7.5 | 1500 | 3000 | 4460×1900×2820 | ||
| GTS1545 | 350 | 11 | 1500 | 4500 | ≤400 | 5960×1900×3080 | |
| GTS1848 | 450 | 15 | 1800 | 4800 | 6500×2350×4000 | ||
| GTS2055 | 600 | 22 | 2000 | 5500 | 7500×2550×4800 | ||
| GTS2265 | 800 | 30 | 2200 | 6500 | 8500×2750×5000 | ||
注：1、外型尺寸是按筒體長計；
2、處理量是按大孔徑計算；
3、傾斜角度和每節長度視物料不同而不同；
4、質量按筒體長且使用編織網時計；
5、物料大塊所占比例不超過10%。
七、滾筒篩性能特點
1、采用旋轉式篩分方法，物料在滾筒內不斷翻轉滾動，有效減少了篩網堵塞現象。
2、篩筒直徑為1000-2200mm，篩筒長度為1500-6500mm，產量為每小時50-800噸。
3、安裝傾斜角小，不易堵塞，主要用于用于粉狀物料的分級，在作業過程中，篩濾效果好，篩分效率高達95％以上。
4、整個篩分筒可以用密封隔離罩所密封，清除了篩分過程中的粉塵飛揚，塊狀分濺等現象，避免了對工作環境的污染。
5、滾筒篩篩網是由若干個圓環狀扁鋼組成，規格為16mm×12mm，其截面積遠遠大于其它分離設備篩網的篩條截面積故而使用壽命得到提高。
6、物料與旋轉篩網所產生的噪音完全由密封防塵罩隔離，使噪音無法傳遞到設備外部，從而降低了設備噪音。

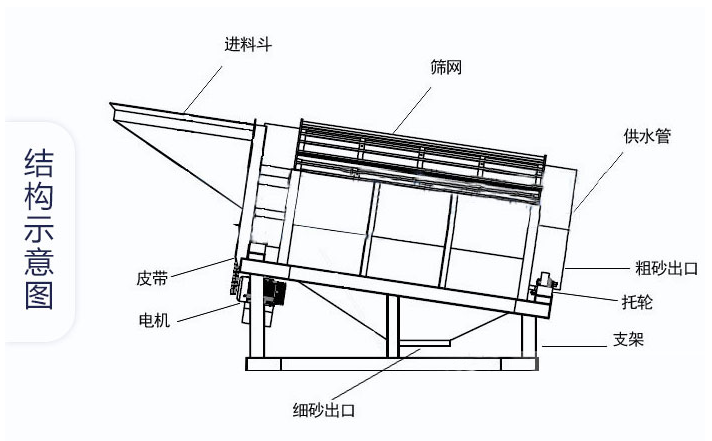

滾筒篩結構圖紙
滾筒篩主要由電機、減速機、滾筒裝置、機架、密封蓋、進出料口等部分組成。滾筒裝置傾斜安裝于機架上。電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。
滾筒篩和振動篩的優缺點對比：
| 篩型項目 | 滾筒篩 | 平面振動篩 | 懸臂振動篩 |
| 適用煤種 | 各類煤種 | 不含雜質的煤種 | 不含雜質的煤種 |
| 進煤方式 | 多種，按實際情況而定 | 只適應皮帶、漏斗，進煤口尺寸固定 | 只適應皮帶、漏斗，進煤口尺寸固定 |
| 篩分方式 | 旋轉 | 振動 | 振動 |
| 篩分效率 | 95%以上 | 10%－70%,視煤質水分情況定 | 10%－80%,視煤質水分情況定 |
| 篩分量 | 達到100%MCR，不受制約 | 10%－80%MCR,視煤質水分情況定 | 10%－80%MCR,視煤質水分情況定 |
| 下料粒度 | 6－30mm,可任意調整 | 下料粒度不能任意調整且有超標現象 | 下料粒度保證度不好，有超標現象 |
| 大型化 | 尺寸制約較，小易于大型化 | 大型化受尺寸、篩分效率等制約 | 大型化受尺寸效率和懸臂材料等制約 |
| 能耗 | 小，是其它篩型的50% | 大 | 較大 |
| 噪音 | 帶密封隔離罩，噪音低 | 高 | 高 |
| 設備壽命 | 長 | 短 | 短 |
| 清篩機構 | 有 | 無 | 無 |
| 工作環境 | 好，有密封隔離罩 | 差，無密封隔離罩 | 差，無密封隔離罩 |
| 勞動強度 | 小，無須定期清篩清潔地面煤 | 大，設備運行時間長，清篩清潔地面煤 | 大，設備運行時間長，清篩清潔地面煤 |
| 維修及易損件 | 維修量小，易損件僅更換軸承 | 維修量大易損件多，篩網、振動電機 | 維修量大易損件多，篩條、振動電機 |
| 對鍋爐上煤保證值 | 100% | 不能完全保證 | 不能完全保證 |
滾筒篩適用范圍
滾筒篩物料的顆粒大小進行分級處理，廣泛應用于電力、礦山、冶金、建材，化工等生產行業。
1、石料場中用于大小石子分級以及分離出泥土和石粉。
2、沙石場中用于沙石分離。
3、煤炭行業用于塊煤與煤粉分離以及洗煤(洗煤機械的組成部分)。
4、化工行業、選礦行業用于大小塊狀物分級及分離粉狀物質。
